SC Arduino Shield für EstlCAM

Ja, wenn es möglich ist lass die Kondensatoren ab. Das einspielen des Bootladers kann so mit der Standarteinstellung vorgenommen werden.
Mit den Kondensatoren muss die Frequenz beim Programmieren deutlich herabgesetzt werden.

Gruß Gunther

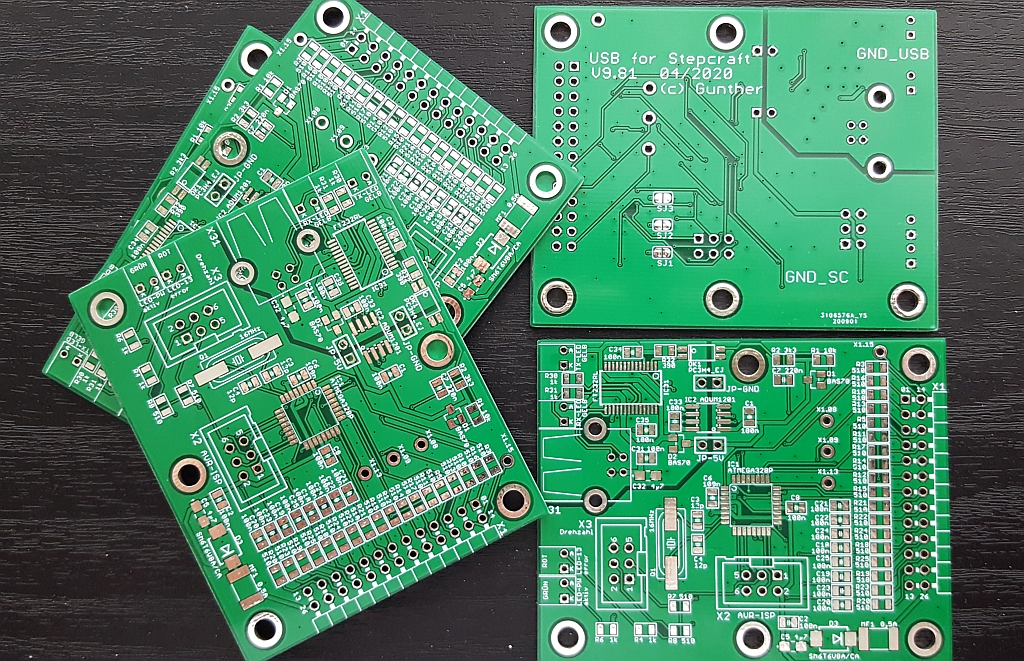

PS: Ich hab in den letzten Tagen etwas nachgebessert an der Version 9.8. die V9.81 -.82 sind noch als vorläufih zu verstehen.

Nachtrag:
Wenn du die Steuerung nur in der Steppi benutzen willst. Dann kannst du die Teile:
R21-R25 und C21-C25 weglwaawn. Im Bild markiert:

Diese gehen auf GND an der Steppi Buchsenleiste. Sin für den Betrieb an anderen Steuerungen vorbereitet.

Gruß Gunther

Hallo Gunther,

danke für die Info. Die genannten Endschalter sind ja leider in der Steppi nicht vorhanden. Also brauch ich die auch nicht bestücken.

Um etwas Übung zu bekommen, hab ich mir mal eine günstige Heißluft-Lötstation bestellt. Unsereins hat halt zu einer Zeit gelernt als Röhren gestern und SMD morgen waren. Zumindest in der Berufsschule :-).
Hast du ggf. noch Informationen zu dem Stecker auf dem Mainboard für die LED-Beleuchtung?
Andernfalls kann ich ja einen der Interface-Ausgänge zur Ansteuerung der LED-Beleuchtung nutzen.

Gruß
Onki

hi,

an dem 15-Pol SubD X2 (Anschlussfeld der Steppi) hast du:
- 5V für Logik
- 19/30V, hängt vom Netzteol ab
- sowie einige Steuersignale (Relais, Längensensor, PWM, ...)
https://www.stepcraft-systems.com/service/maschinenparameter

Ich habe zwei 12V LED-Streifen in Reihenschaltung an die 19/30V angeschlossen.

und ein Passendes Verbindungskabel zu der Schalsteckdosensteuerung.

Gruß Gunther

Hallo Gunther,

ich werde das vermutlich so lösen, dass einer der Schaltausgänge intern dafür herhalten muss.
Damit kann ich dann den vorgeschalteten Schaltregler steuern, denn die haben i.d.R. einen Enable-Eingang, der nur meistens nicht genutzt wird und fest auf GND liegt.

Noch eine Frage. Welches Programmer-Tool nutzt du denn für den Bootloader? Sieht irgendwie so aus als sei das Teil des AVR-Studios.
Oder täusche ich mich da?.

Gruß
Onki

Ja, das Studio. Schau mal in die PDF der Version 9.6. Ich hab die nicht in die neuerste Version kopiert. Da hätte ich zuviel anpassen müssen.

Mit der Arduino-IDE sollte es eigentlich auch gehen. Ich hab es aber nicht hinbekommen.

Gruß Gunther

Hallo,

So - die Bauteile sind nach über einer Woche endlich angekommen (kenn ich so nicht von Reichelt, war alles ab Lager lieferbar).
Zwei Platinen hab ich mal bestückt. Ging relativ einfach mit Lötpaste und Heißluftlötstation.

Der FTDT scheint zu funzen, da beim USB einstecken ein COM-Port angekmeldet wird.

Nur den Bootloader bekomme ich ums Verrecken nicht geflasht. Ich hab es mit meinem "MySmart USB light"
http://shop.myavr.de/index.php?sp=article.sp.php&artID=200006
versucht sowie mit einem als ISP geflashten Nano (mit 10µF zwischen Reset und GND).
Es wird immer die Signatur bemängelt, die Hardware scheint aber flashen zu wollen. Ich hab es mit der Arduino IDE versucht. Hab das AVR-Studio installiert aber das ist wirklich der Overkill.

Kennt jemand eine vernünftige Alternative um den Bootloader zu flashen?

Gruß
Onki

Das mit dem 10µ Kondensator verstehe ich nicht.

Hier mal eine kurze anleitung für das Atmel Studio 7.0:

Programm starten und das Device Programing öffnen

sieht dann so aus, wenn der Programmer nicht erkannt wird.

Programmer erkannt

Bis hier alles OK. Aber der Atmel wurde nocht nicht erkannt

Dann READ signature... autsch! ein Fehler! mehrmals versuchen, jedenfalls bei mir ist das so.

Oder die Taktfrequenz in Stufen herabsetzen bis 32kHz . mit SET bestätigen und mehrmals Probieren.

Wenn OK dann sollte es so aussehen

Wenn su weiterhin Probleme hast...

Gruß Gunther

Hallo Gunther,

Problem gelöst. Es hatte nix mit dem Programmierer oder so zu tun.
Es war schlicht und einfach ein falsches Bauteil (bitte korrigiere bei Gelegenheit deine Liste).

Ich hatte eine BAS70-06 Schottky-Doppeldiode gemäß Liste eingelötet, benötigt wird aber eine BAS70-05 oder -00 mit einer gemeinsamen Kathode (die -06 hat eine gemeisame Anode).
Wenn man die -06 nimmt, dann hat man zum einen an dem 5V USB Jumper keine 5V weil die Diode in Sperrrichtung ist.
Zudem ist der Reset Pin immer auf +5V und so kann keine gescheite Programmierung erfolgen.
Da ich immer mal wieder bei Pollin ein paar Sortimentssachen kaufe hatte ich durch Zufall passende Dioden im SOT-23 Gehäuse da. Ist zwar eine Z-Diode, tut aber einstweilen ihren Dienst bei 5V.
Dank meiner China-Heißluft Lötstation (ein ziemlich einfaches, billiges aber geniales Teil) und Lötpaste aus der 0,5er Kanüle war der Bauteiltausch im Nu und ohne Rückstände erledigt.

Kaum macht man es richtig, schon funktioniert es. Der Bootloader lässt sich mit meinem MyAVR-Programmer und der Arduino IDE problemlos programmieren und in Estlcam war auch eine Programmierung möglich (ohne Fräse dran aber mit den Stromversorgungs-Jumpern.

Soweit die Rückmeldung. Heute Abend probiere ich es an der Fräse aus und berichte. Wenn alles läuft bestücke ich auch noch das dritte Bord und hätte dann zwei übrig.

Gruß und trotzdem Danke für deine Mühe

Onki

Nachtrag: Die gelbe Rx/Tx LED (Reichelt Typ LED B3 GE) ist leider falsch. Die hat eine andere Polung als die rote und die grüne. Merkt man aber auch erst nach Studium des Datenblattes. Die ragt auch etwas weiter aus dem Gehäuse heraus.
Daher geht da nix (muss verdreht werden). Zum Layout würde die RND 135-00112 passen.

hi, schön das du den Fehler gefunden hast. Da hätte ich mir etwas Mühe sparen können. 😉

Zur BAS70:
Die von mir angegebene BAS70 ohne Index ist die Richtige. Dort ist auch nur eine Diode vorhanden .
Wenn eine andere als die angegebene Diode verdendet werden soll. Muss man überprüfen ob alles passt.
Schau mal in die angehängte PDF.

Ich werde aber einen Vermerk zum Austauschtyp Einfügen.

Das Problem mit den LEDs kann ich nicht erkläre. In der PDF bei Reichelt zu den LEDs ist die Polung anders als bei den von mir vor Jahren verbauten LEDs. Diese stammte auch von Reichelt und hatte die Bezeichnung "LED B-3 GE". "LED B-3 GN und "LED B-3 RT". Hersteller gewechselt ???

Gruß Gunther

PS: Mir ist grade aufgefallen wir schreiben im falschen Beitrag.
Das sollte doch eigentlich hier hin: ...
https://www.stepcraft-systems.com/forum/zubehoer/2947-arduino-clone-galv-trennung?start=0#32109

An Moderator:
Kann man das ab Beitrag :
https://www.stepcraft-systems.com/forum/zubehoer/1181-sc-arduino-shield-fuer-estlcam?start=340#58848
verschieben?

Hallo zusammen,

hat jemand den Adapter im Zusammenhang mit dem Performance Kit in Betrieb?
Funktioniert das alles nach wie vor, weil ich über eine Aufrüstung mit dem Performance Kit nachdenke?

Ich hätte noch einige Platinen der V9.7 übrig. Würde auch noch einige bestücken, sofern Interesse besteht.
Gruß
Onki

Das Performance-Kit hat keine Auswirkungen auf die externe Steuerung, die Signale am Parallelport (X1) bleiben gleich. Du kannst den Adapter also bedenkenlos einsetzen. Ich selbst habe einen ähnlichen, etwas älteren Adapter und auch das Performance-Kit im Einsatz.

Gruß
Andy

Hallo Andy,

Ich hatte mir das schon gedacht, wollte aber auf Nummer Sicher gehen.
Danke.

Gruß und ein schönes Wochenende
Onki

Hallo zusammen,
...
Ich hätte noch einige Platinen der V9.7 übrig. Würde auch noch einige bestücken, sofern Interesse besteht.
Gruß
Onki

Hallo,
ich hätte Interesse an einer unbestückten Platine. Notfalls auch eine (teil)bestückte.

Gruß
Old-Papa

Hallo,

da ich keine Antwort bekommen habe, musste ich selber aktiv werden....

Eine für mich, die übrigen gebe ich ab.
Man muss ja beim Chinamann immer mind. 5 Stück ordern.

Mail: old-papa ät web punkt de

Gruß
Old-Papa
