Hallo alle zusammen,
ich bin neu hier im Forum und inder Materie CNC.
Estl Cam gefällt mir wirklich sehr gut und möchte es gern mit einem Arduino Mega 2560 betreiben.
Auf Christians Seite, steht und Anleitungen zu Arduino Mega 2560 folgendes:
" Bemerkungen:
Verkabelung knifflig (Kabel an Steckerleisten löten)..."
Ich dachte, das man die Stepperdriver an die Pins stecken muss und das da nicht weiter gelötet werden muss.
So sieht es jedenfalls auf dem Diagram aus.
Oder habe ich da etwas falsch verstanden?
Für ein paar Hilfestellungen wäre ich euch sehr Dankbar.
Lieben Gruß,
tru
Posted : 24/01/2018 8:18 pm
Hallo tru,
nein, es ist nicht wirklich schwierig.
Ich würde an deiner Stelle so vorgehen:
- Parallelinterface in die Stepcraft einbauen (hat nach außen einen 25poligen SubD male)
- Arduino Mega und 25polige SubD female in ein externes Gehäuse einbauen
- im Gehäuse Kabel an die SubD anlöten, die auf der anderen Seite einen DuPont-Stecker haben (z.B. Patchkabel male-male, bei denen ein Stecker abgekniffen wird
- Kabel in die entsprechenden Buchsen des Mega stecken
- externe Box über ein 25poliges serielles Kabel miteinander verbinden
Die Anschlußbelegung an der Stepcraft findest du hier (Seite 17, Belegung stecker X1).
Aber Achtung:
- du solltest für alle Ein- und Ausgänge am Arduino 510 Ohm Widerstände als Kurzschlußschutz vorsehen
- an allen Eingängen (besonders wenn mechanische Schalter/Taster verwendet werden) sollte ein 100nF Kondensator gegen Masse eingebaut werden (Entprellung)
Das wird dann wirklich etwas aufwändiger. Für den Arduino Uno wurde dafür hier im Forum vom User Gunther57 eine Adapterplatine entwickelt, die wohl leider nicht mehr erhältlich ist. Für den Mega gibt es sowas meines Wissens nocht nicht.
Wenn du vorerst auch mit einem Arduino Nano klarkommst, kannst du dieses Interface verwenden. Dazu benötigst du dann nur noch das 25polige Serielle Kabel und natürlich das Parallelinterface für die Stepcraft.
Gruß
Andy
Fräse: SC 2/600 mit PerfKit, T-Nut, Vakuum, Kress 1050 FME-1
CAD, CAM, Steuerung: FreeCAD, Estlcam, Estlcam/Arduino ("Forums-Shield")
Laser, Software: Sculpfun S30 Pro, Eleksmaker A3 mit Atomstack R30 (IR), Lightburn
3D-Druck: FB Reborn 2, Art. Genius und Gen. Pro, CTC Bizer, Elegoo Mars
Posted : 25/01/2018 3:47 pm
Topic starter
Hallo Andy,
vielen Dank für deine Antwort.
Von stepcraft war bei mir nie die Überlegung.
Mein Vorhaben ist, Arduino Mega 2560 zunehmen und an die Pins die Schrittmotor Treiber anzuschliessen, ohne noch was dazwischen.
Das geht doch so, oder nicht?...
Posted : 25/01/2018 5:04 pm
Jepp!
Fräse: SC 2/600 mit PerfKit, T-Nut, Vakuum, Kress 1050 FME-1
CAD, CAM, Steuerung: FreeCAD, Estlcam, Estlcam/Arduino ("Forums-Shield")
Laser, Software: Sculpfun S30 Pro, Eleksmaker A3 mit Atomstack R30 (IR), Lightburn
3D-Druck: FB Reborn 2, Art. Genius und Gen. Pro, CTC Bizer, Elegoo Mars
Posted : 25/01/2018 7:13 pm
Topic starter
Hi Andy,
super!!!
Aber was muss man den dann Löten?
Posted : 25/01/2018 8:39 pm
Hallo,
theoretisch kannst du Drahtbrücken ("jumper wire") ohne löten direkt in die Buchsen des Arduino stecken.
Allerdings halten die nicht sonderlich fest und können mit der Zeit rausrutschen.
Man sollte sie am Ende zumindest mit etwas Heisskleber sichern.

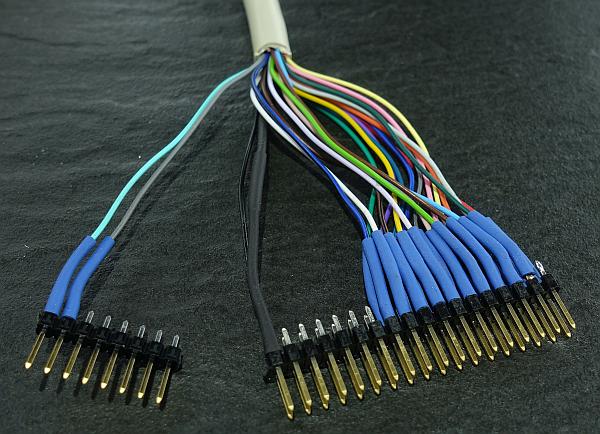

Sicherer ist die Kabel an Stiftleisten anzulöten:
Christian
Posted : 25/01/2018 10:45 pm
