CNC-Fräsmaschine für Werkstattprofis

STEPCRAFT M-Serie

Mehr Freiraum geht nicht! Die STEPCRAFT M-Serie ist der Alleskönner unter den CNC-Fräsmaschinen. Mit Freestyle Milling™ und zwei verschiedenen Maschinentischebenen wartet die CNC Fräse mit komplett neuartigen Features auf. Bearbeiten Sie problemlos große Plattenmaterialien, Holztische oder sogar Böden. Die CNC Fräsmaschine kann dabei im Dauerbetrieb laufen und dank dem zahlreichen CNC-Zubehör fräsen, 3D-drucken, lasern, plotten oder schneiden. Die STEPCRAFT M-Serie passt damit optimal in die Werkstatt, die Schule oder die Produktionshalle.

Stepcraft M-Serie Logo Stepcraft M-Serie Logo

Stepcraft M-Serie CNC-Maschine
Stepcraft M-Serie Flexi Guides

Flexi Guides™

Schnelles und leichtes Fixieren von Kabeln und Schläuchen.

Stepcraft M-Serie Kugelumlaufführung

Bosch Rexroth Kugelumlaufführung

Hochpräzise Führung aus gehärtetem Stahl. Zuverlässig, genau und nahezu verschleißfrei.

Stepcraft M-Serie Ø 43 mm-Werkzeugaufnahme

Ø 43 mm-Werkzeugaufnahme

Standardwerkzeugaufnahme für den Einsatz verschiedenster Werkzeuge

Stepcraft M-Serie Semi Closed Loop-System

Semi Closed Loop-System™

Mit dem optionalen Semi Closed Loop-System™ können Sie Ihre CNC-Maschine mit einer Schrittüberwachung auf allen Achsen erweitern.

Stepcraft M-Serie Gewindespindeln

igus® dryspin Gewindespindeln

aus verschleißfesten igus® Hochleistungspolymeren. Die einstellbaren Spindelmuttern minimieren das Umkehrspiel. Optional auch mit HIWIN-Kugelumlaufspindeln erhältlich.

Stepcraft M-Serie Schmutzschutz

Optimaler Staubschutz

Drei Dichtungen an der Y-Achse verhindern ein Eindringen von Staub und Schmutz in die Maschine.

Stepcraft M-serie 2 Maschinentischebene

Zwei Maschinentisch-ebenen

Für jedes Werkstück die richtige Höhe! Auch optimal geeignet für die dauerhafte Montage von CNC-Zubehör.

Stepcraft M-Serie Maschinentisch

Maschinentisch

Serienmäßig MDF-Maschinentisch mit T-Nuten aus Aluminium zum flexiblen Spannen von Werkstücken, Aluminium T-Nutentisch optional erhältlich.

Stepcraft M-Serie Nema 23

NEMA 23

Leistungsstarke Schrittmotoren für perfekte Fräsergebnisse

  • Stepcraft M-Serie Flexi Guides

    Flexi Guides™

    Schnelles und leichtes Fixieren von Kabeln und Schläuchen.

  • Stepcraft M-Serie Kugelumlaufführung

    Bosch Rexroth Kugelumlaufführung

    Hochpräzise Führung aus gehärtetem Stahl. Zuverlässig, genau und nahezu verschleißfrei.

  • Stepcraft M-Serie Ø 43 mm-Werkzeugaufnahme

    Ø 43 mm-Werkzeugaufnahme

    Standardwerkzeugaufnahme für den Einsatz verschiedenster Werkzeuge

  • Stepcraft M-Serie Semi Closed Loop-System

    Semi Closed Loop-System™

    Mit dem optionalen Semi Closed Loop-System™ können Sie Ihre CNC-Maschine mit einer Schrittüberwachung auf allen Achsen erweitern.

  • Stepcraft M-Serie Gewindespindeln

    igus® dryspin Gewindespindeln

    aus verschleißfesten igus® Hochleistungspolymeren. Die einstellbaren Spindelmuttern minimieren das Umkehrspiel. Optional auch mit HIWIN-Kugelumlaufspindeln erhältlich.

  • Stepcraft M-Serie Schmutzschutz

    Optimaler Staubschutz

    Drei Dichtungen an der Y-Achse verhindern ein Eindringen von Staub und Schmutz in die Maschine.

  • Stepcraft M-serie 2 Maschinentischebene

    Zwei Maschinentisch-ebenen

    Für jedes Werkstück die richtige Höhe! Auch optimal geeignet für die dauerhafte Montage von CNC-Zubehör.

  • Stepcraft M-Serie Maschinentisch

    Maschinentisch

    Serienmäßig MDF-Maschinentisch mit T-Nuten aus Aluminium zum flexiblen Spannen von Werkstücken, Aluminium T-Nutentisch optional erhältlich.

  • Stepcraft M-Serie Nema 23

    NEMA 23

    Leistungsstarke Schrittmotoren für perfekte Fräsergebnisse

CNC Portalfräse für grosse und kleine CNC Projekte

Platz für alle Fälle! Die CNC-Fräsmaschine bietet viel Fläche für die CNC-Fertigung individueller Bauteile. So können die M.500, M.700, M.1000 und M.1400 Ultimate vom Vorrichtungsbau und der Architektur bis hin zum Prototypenbau und der Ausbildung überall eingesetzt werden. Die CNC-Portalfräsmaschinen M.500, M.700 und M.1000 der STEPCRAFT M-Serie sind als DIY CNC Fräse oder als Fertigsystem erhältlich.

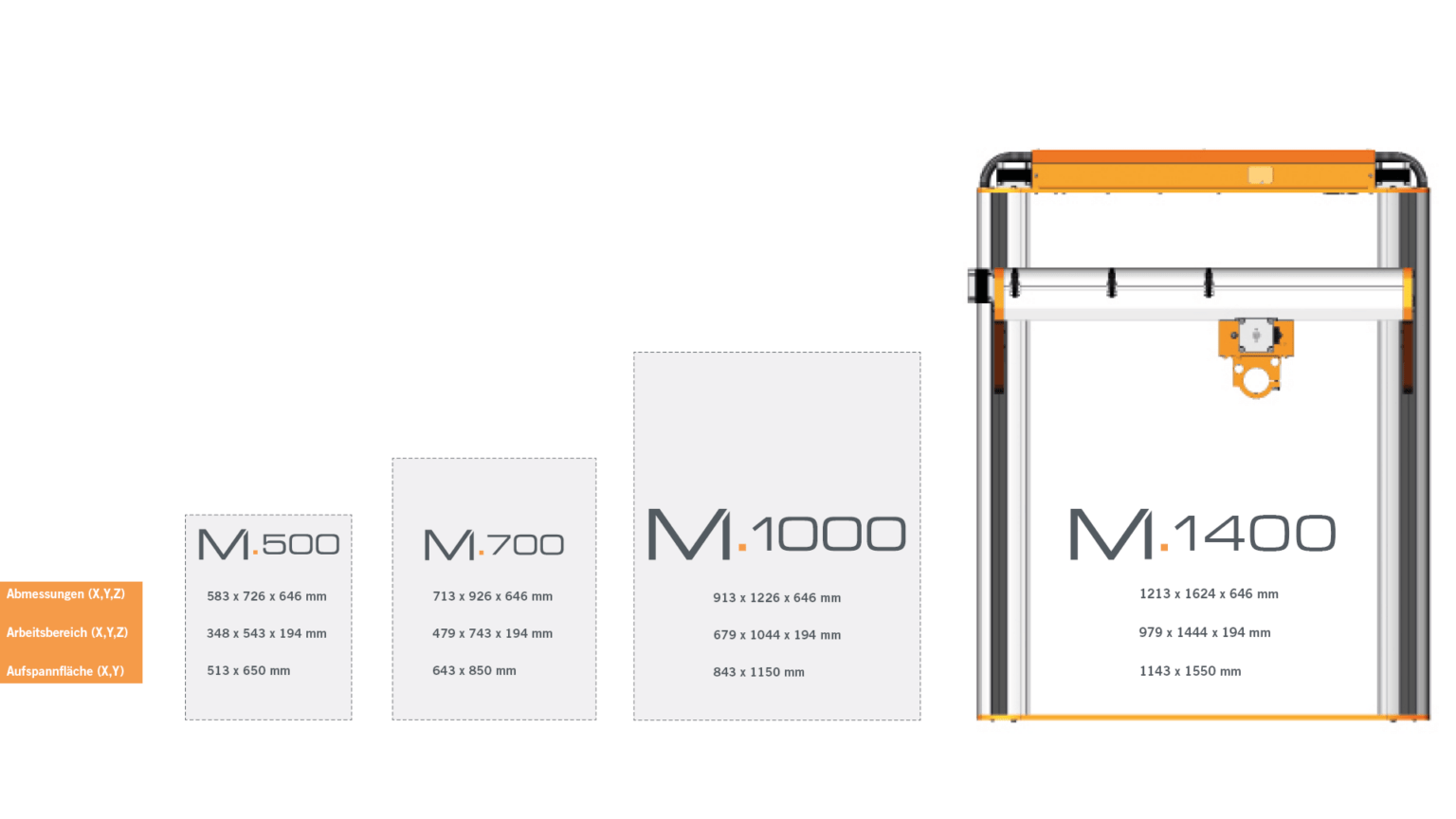

Stepcraft M-Serie Größen

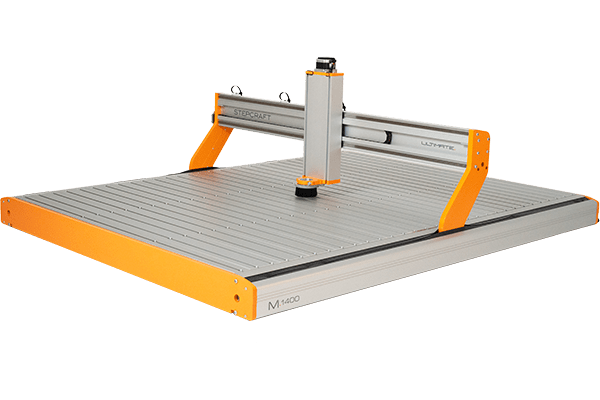

M.1400 Ultimate - Für maximale Performance

Größer, stärker, schneller. Die M.1400 ist das ultimative Kraftpaket der STEPCRAFT M-Serie. Dafür ist die M.1400 Ultimate bereits standardmäßig mit starken Features ausgestattet. Von leistungsstarken Motoren über Kugelumlaufspindeln bis hin zum Semi Closed Loop-System™ ist die M.1400 Ultimate optimal ausgestattet für ultimative Fräserlebnisse. Mit ihren 1213 x 1624 x 646 mm (X, Y, Z) weist die M.1400 Ultimate eine stattliche Größe auf und bietet viel Platz für kreative Ideen. Den Aufbau der CNC-Maschine übernehmen wir dabei für Sie, sodass Sie die M.1400 Ultimate fertig aufgebaut als Plug-and-Play-System erhalten und direkt loslegen können.


Serienmäßig ausgestattet mit HIWIN® Kugelumlaufspindeln und 4A Sanyo-Denki-Schrittmotoren (X, Y) verfährt die M.1400 Ultimate mit einer maximalen Geschwindigkeit von satten 170 mm/s. Von Holz über Aluminium bis hin zu Kunststoffen können Sie die verschiedensten Materialien auf dem Aluminium T-Nutentisch spannen und auf der CNC-Maschine bearbeiten. Das Semi-Closed-Loop-System™ stellt dabei sicher, dass das Werkstück selbst im Falle einer Kollision oder falschen Einstellungen durch den Not-Halt geschützt wird.

HIWIN®-Kugelumlaufspindeln

HIWIN-Kugelumlaufspindeln auf allen Achsen sorgen für maximale Genauigkeit und Präzision und laufen arbeiten nahezu verschleißfrei. Die Kugeln rollen dabei zwischen Gewindespindel und Mutter über das Kugelrückführsystem in Endlosschleife.

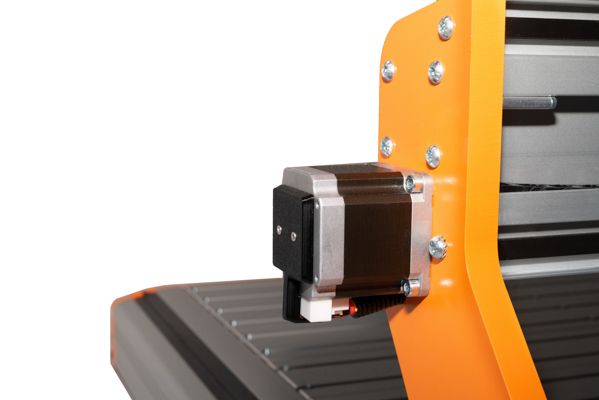

Semi Closed Loop-System™

Die M.1400 Ultimate verfügt über eine Schrittüberwachung auf allen Achsen. Das Semi Closed Loop-System™ erkennt Schrittverluste und löst automatisch den Not-Aus aus. So bleibt Ihr Werkstück auch im Fall einer Kollision oder falschen Einstellungen geschützt.

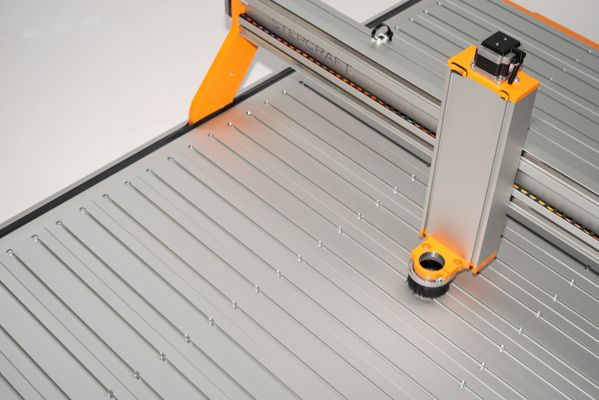

Aluminium T-Nutenplatte

Die M.1400 Ultimate ist serienmäßig mit einem Aluminium T-Nutentisch ausgestattet. Damit ist die CNC-Maschine bereits optimal für die Arbeit mit der Minimalmengenschmierung oder anderen Flüssigkeiten vorbereitet.

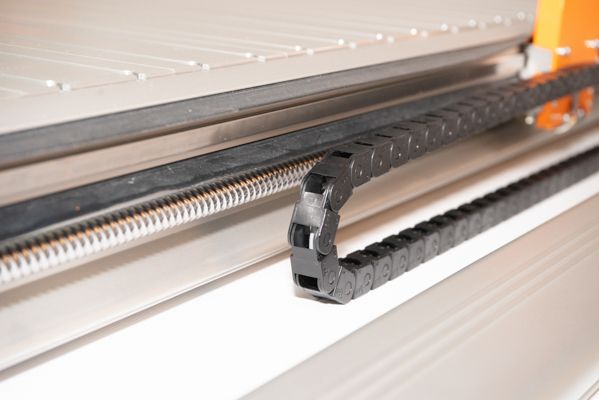

igus-Ernergieketten

Die Leitungen der M.1400 Ultimate werden sicher und versteckt durch die CNC-Fräsmaschine geführt. Hierfür wurden auf der X- und Y-Achse IGUS-Energieketten verbaut.

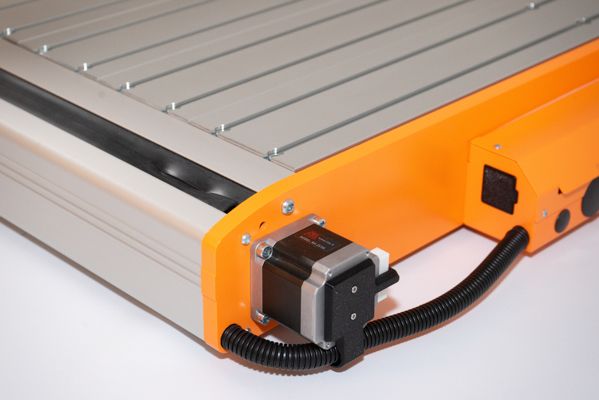

Kraftvolle Motoren

Auf der X- und Y-Achse sind kraftvolle 4A Sanyo Denki NEMA 23-Schrittmotoren verbaut.  Zusammen mit den 3A Sanyo Denki NEMA 23-Schrittmotoren auf der Z-Achse treiben sie die M.1400 Ultimate kraftvoll durch die unterschiedlichsten Materialien.

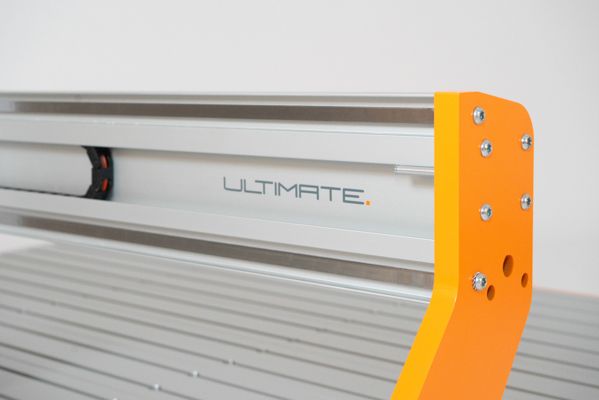

Ultimate

Ultimate. Das steht für leistungsstarke Kraftpakete, besondere Ausstattung, viel Arbeitsfläche und zusätzliche Features. Für ultimative Fräserlebnisse auf gleich zwei verschiedenen Maschinentischebenen.

Innovation auf allen Ebenen

Die STEPCRAFT M-Serie bietet Ihnen völlig neue Möglichkeiten der CNC-Fertigung. Auf zwei verschiedenen Maschinentischebenen können Sie jetzt nahezu jedes CNC Projekt in Ihrer CNC Werkstatt realisieren. Mit dem optionalen T-Nutentisch 90° lassen sich Werkstücke sogar vertikal spannen. Die CNC-Fräsmaschine überzeugt  damit auf jeder Ebene mit innovativen und komfortablen Spannmethoden.

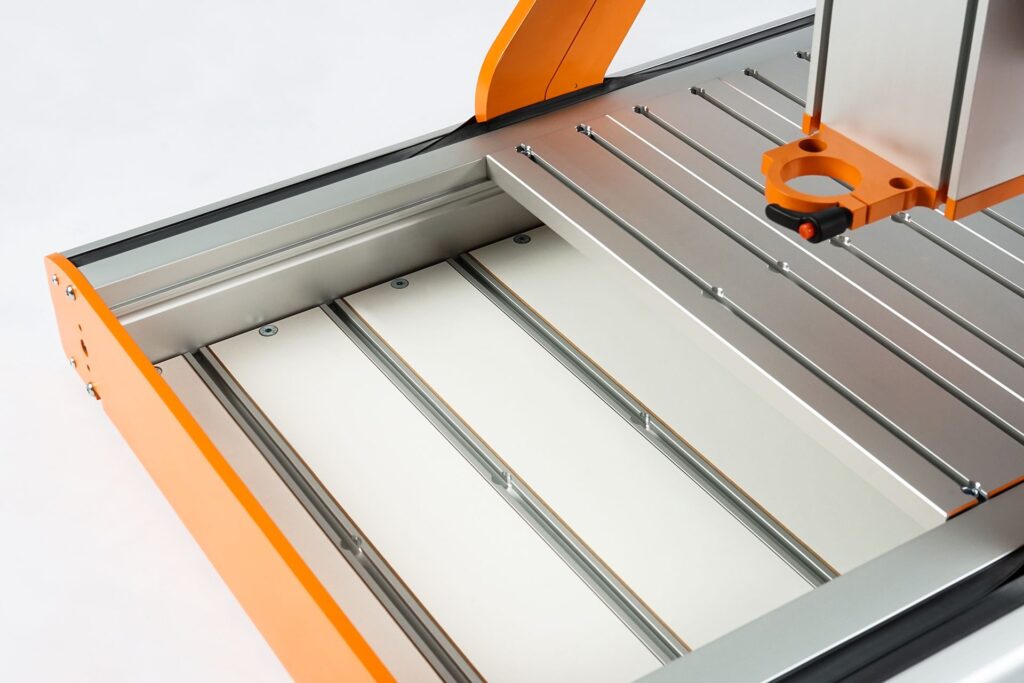

Zwei Maschinentischebenen

Zwei Maschinentisch-Ebenen

  • Für jedes Werkstück die richtige Höhe
  • Y-Linearprofile für zwei verschiedene Maschinentischhöhen
  • Perfekt für die CNC Bearbeitung hoher Werkstücke
  • Leichter und schneller Ein- und Ausbau dank EasyFix-Klemmmuttern
  • Ermöglicht dauerhafte Installation von CNC Zubehör (4. Achse)

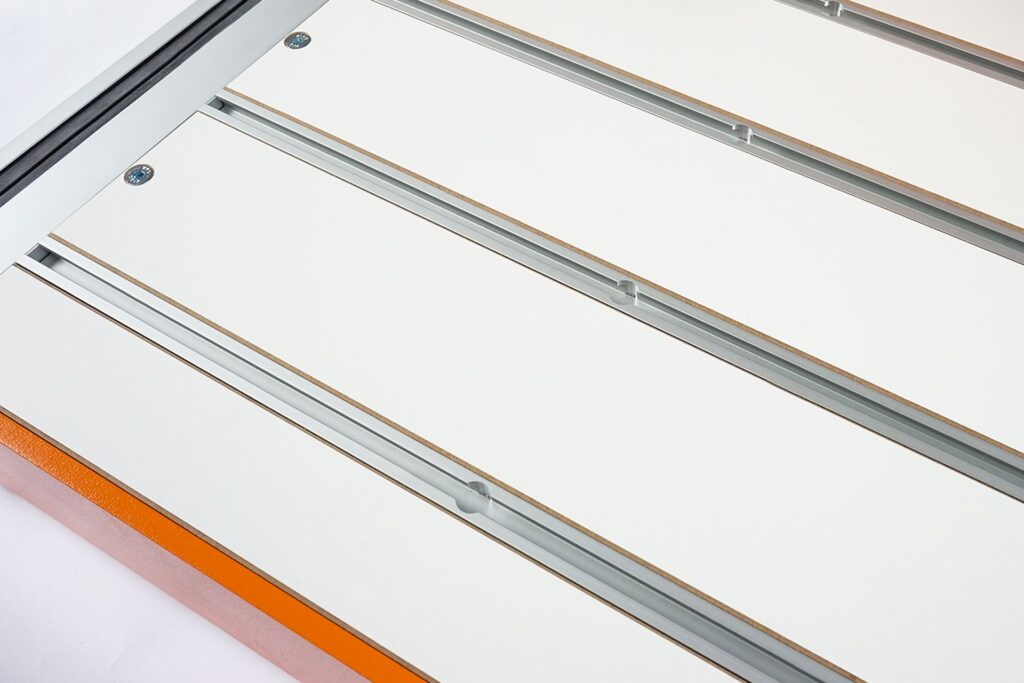

CNC-Maschinentisch mit Aluminium T-Nuten

Maschinentisch mit Aluminium T-Nuten

  • CNC-Werkstücke schnell und flexibel spannen
  • Maschinentisch aus MDF mit Aluminium T-Nuten
  • Tischelemente leicht zu demontieren
  • Auf beiden Maschinentischebenen einsetzbar
  • Aluminium T-Nutentisch optional erhältlich

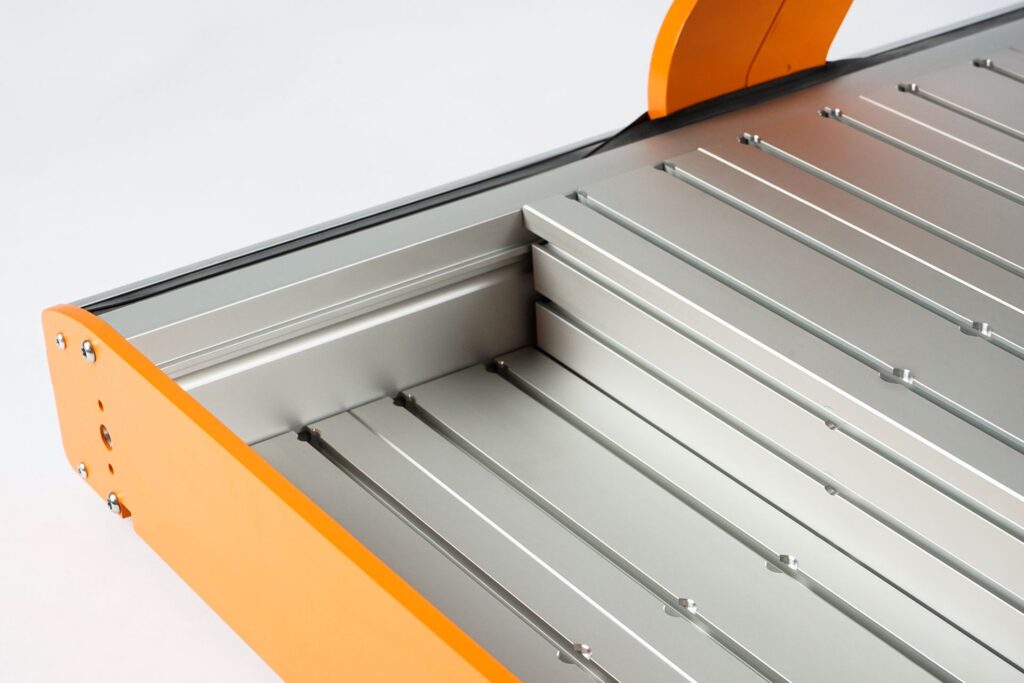

T-Nutentisch 90°

T-Nutentisch 90°

  • Leichte Montage anstelle eines Tischelements
  • Fünf T-Nuten für flexible Spannmöglichkeiten
  • T-Nutentisch 90° optimal geeignet für vertikales Befestigen von Werkstücken
  • Maschinentischelement aus Aluminium

Durchdachte CNC-Technik

Für hochpräzise Ergebnisse bedarf es durchdachter CNC-Technik. So arbeitet die STEPCRAFT M-Serie dank der innovativen Strangpressprofile und den Bosch Rexroth Kugelumlaufführungen äußerst genau und zuverlässig. Die kleinen Flexi Guides™ sorgen bei der CNC-Fräsmaschine darüber hinaus für eine komfortable Kabelführung, während das Semi Closed Loop-System™ Ihr Werkstück zusätzlich schützt.

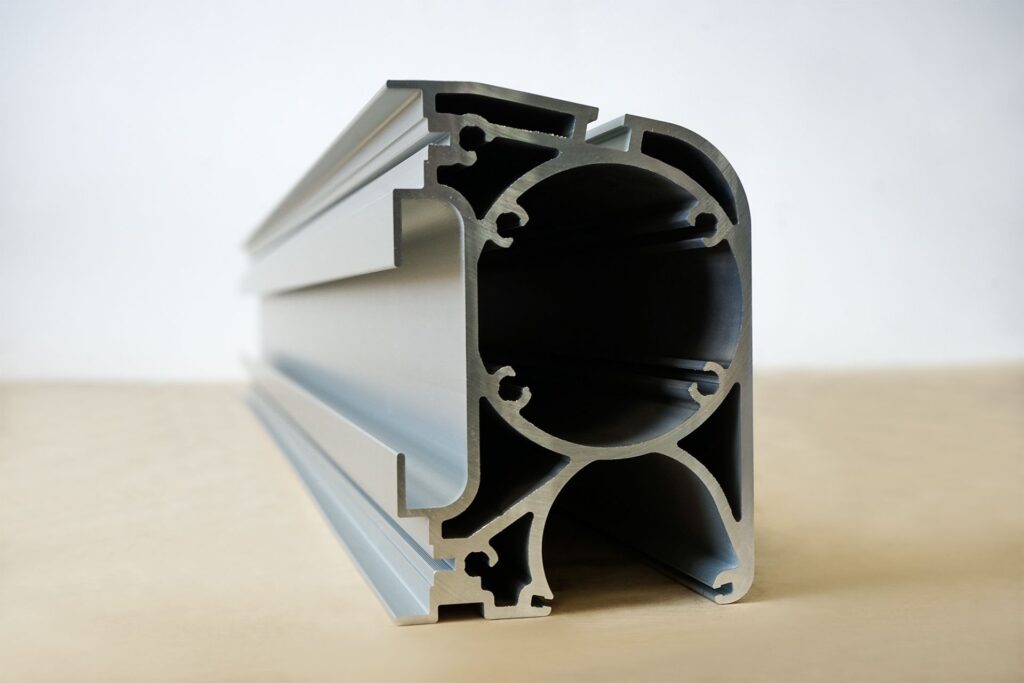

Hochstabiles X-Profil

Hochstabiles X-Profil

Das hochfeste X-Profil der STEPCRAFT M-Serie setzt neue Maßstäbe hinsichtlich Stabilität und Design von CNC-Maschinen. Die intelligente Konstruktion schafft eine hohe Kraftaufnahme und eine gleichmäßige Verteilung der Kräfte innerhalb der Achse. Hierdurch wird eine äußerst hohe Verwindungssteife erzielt. Die Aluminium-Bauweise der CNC-Achse ermöglicht hierbei ein außergewöhnlich smartes und hochstabiles Profildesign, das so aus Stahl nicht zu realisieren wäre. Eine Innovation aus dem Hause STEPCRAFT, die wir sogar als eingetragenes Gebrauchsmuster haben schützen lassen.

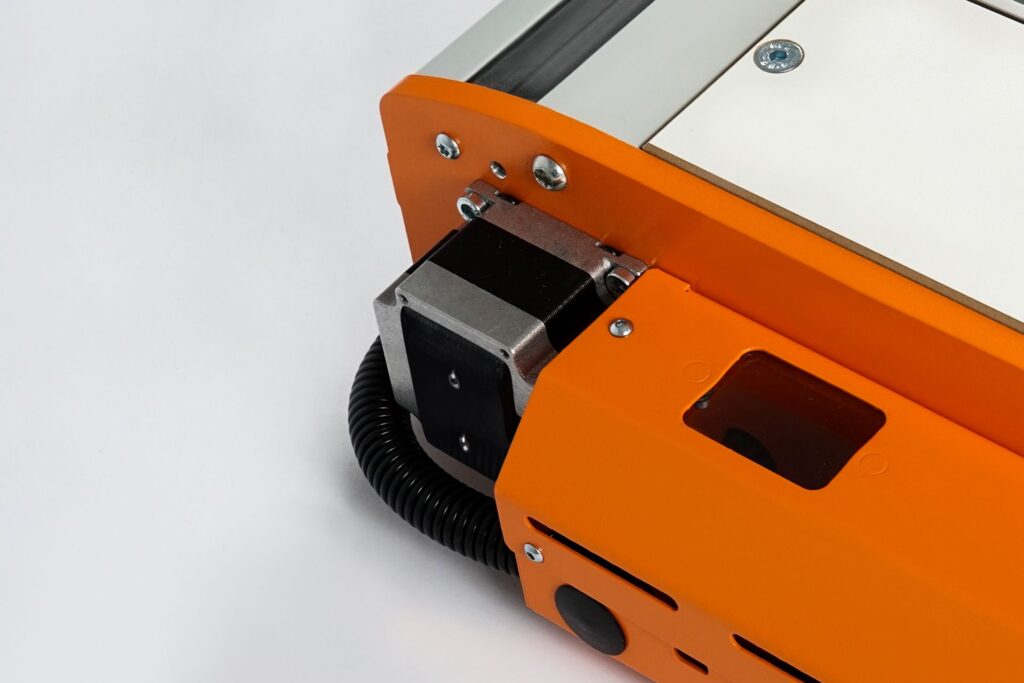

Semi Closed Loop-System™

Semi Closed Loop-System™

Das CNC-Portal der Y-Achse richtet sich bei der STEPCRAFT M-Serie standardmäßig nach jeder Referenzfahrt selbstständig neu aus. Mit dem optionalen Semi Closed Loop-System™ können Sie Ihre CNC-Maschine mit einer Schrittüberwachung auf allen Achsen erweitern. Stellt das System eine Abweichung von vordefinierten Schritten fest, wie im Falle einer Kollision oder falschen Einstellungen, wird automatisch der Not-Halt ausgelöst und somit Ihr Werkstück geschützt.

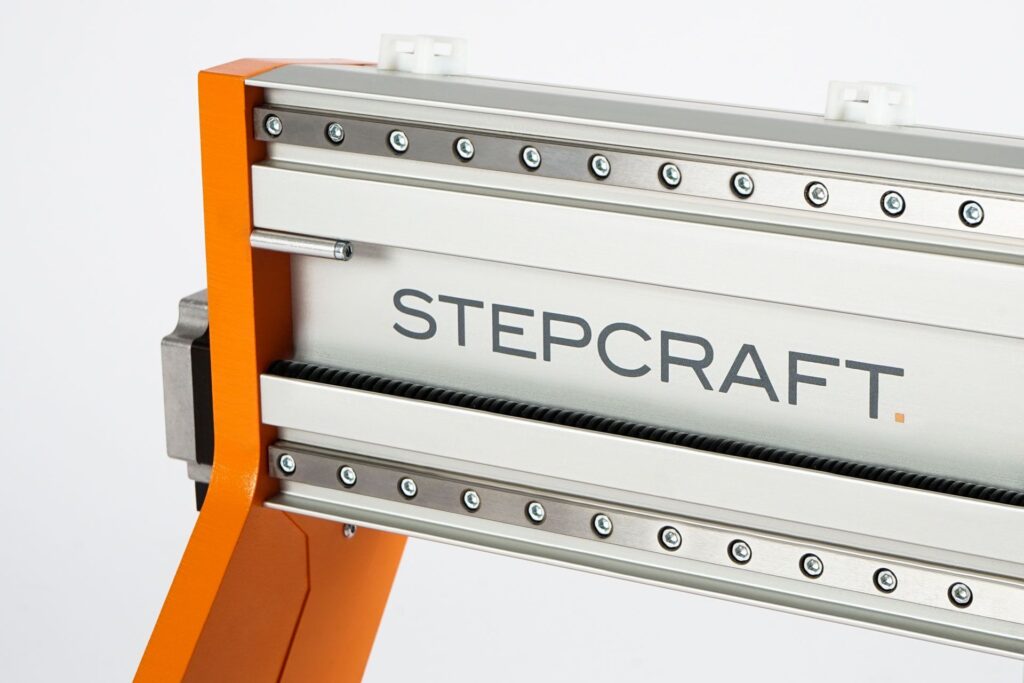

Bosch Rexroth Kugelumlaufführung

Kugelumlaufführung

Alle CNC-Achsen der CNC-Fräsmaschine werden hochpräzise geführt. Die Portalfräse verfügt über eine Bosch Rexroth Kugelumlaufführung aus gehärtetem Stahl, die das CNC-System absolut zuverlässig und nahezu verschleißfrei arbeiten lässt. Gleichzeitig gewährleistet die Bosch Rexroth Kugelumlaufführung eine hohe Tragfähigkeit. Die Linearschlitten sind dabei durch eine spezielle Abdichtung zusätzlich vor Staub und Schmutz geschützt.

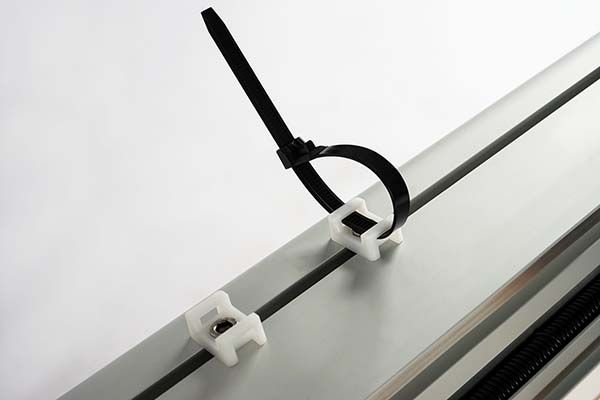

Flexi Guides™

Flexi GuidesTM

Kabelsalat war gestern! Um Kabel und Schläuche von Werkzeugen und Zubehören sicher zu führen, liegen jeder CNC-Fräsmaschine der STEPCRAFT M-Serie drei Flexi Guides™ bei.

Die weißen Kunststoffhalter lassen sich leicht in der speziell eingebrachten T-Nut der X-Achse positionieren und verschrauben.





Starker Antrieb

Die STEPCRAFT M-Serie arbeitet mit maximaler Präzision und Genauigkeit und läuft dabei geräuscharm und vibrationsfrei. Dabei haben Sie die freie Wahl  zwischen igus® dryspin Gewindespindeln oder HIWIN® Kugelumlaufspindeln. Die leistungsstarken Nema 23-Motoren treiben die CNC gesteuerte Maschine kraftvoll durch die verschiedensten Materialien.

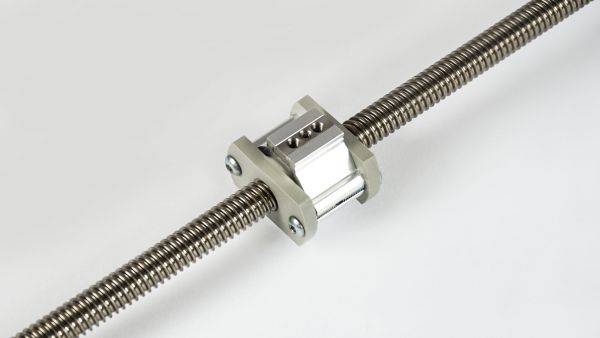

igus® dryspin-Gewindespindel

igus® dryspin-Gewindespindeln

  • Speziell entwickelt für Gewindetriebe
  • Basiert auf verschleißfesten igus® Hochleistungspolymeren
  • Bis zu 5-fach höhere Lebensdauer bei höherer Effizienz
  • Geräuscharm und vibrationsfrei
  • Antrieb mit je einem leistungsstarken Nema 23-Schrittmotor beidseitig auf Y

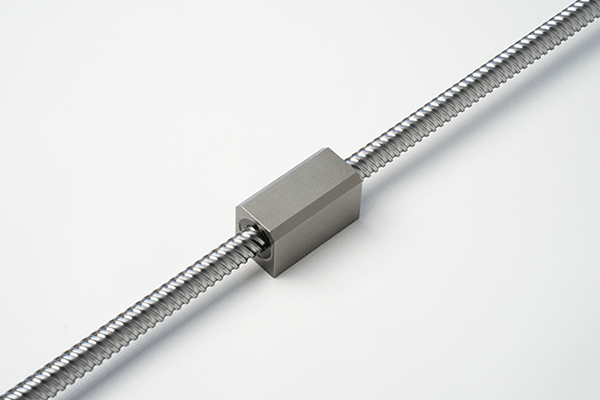

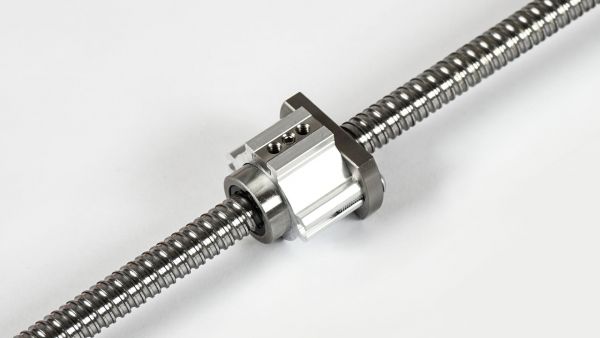

HIWIN® Kugelumlaufspindel

HIWIN® Kugelumlaufspindeln

  • Optional anstelle von standardmäßigen igus® dryspin Gewindespindeln einsetzbar
  • Hohe Leichtgängigkeit
  • Kugeln rollen zwischen Gewindespindel und Mutter über Kugelrückführsystem in Endlosschleife
  • Für maximale Präzision und Genauigkeit

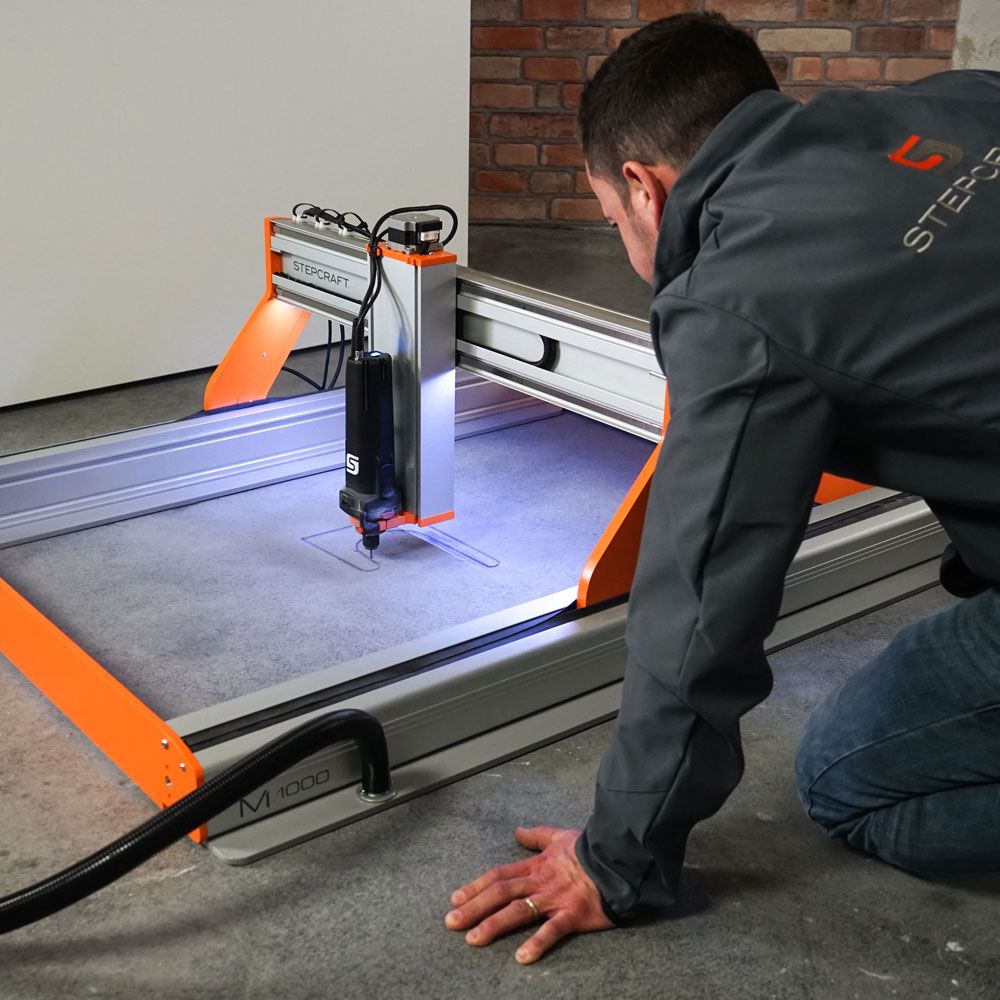

Weltweit einzigartig - Freestyle MillingTM

Fräsen, lasern oder gravieren – wo und wie Sie wollen! Die STEPCRAFT M-Serie ist die weltweit einzige CNC-Fräse, die echtes Freestyle Milling™ ermöglicht! Stellen Sie die CNC-Fräsmaschine genau dorthin, wo sie gebraucht wird. Die kraftvollen Vakuumschienen saugen sich einfach am Untergrund fest. Dank dem komplett herausnehmbaren Maschinentisch können Sie auf diese Weise Böden, Möbel oder Plattenmaterialien ganz nach Ihren Wünschen bearbeiten. Die zahlreichen mobilen Einsatzmöglichkeiten machen die STEPCRAFT M-Serie zur vielseitigsten CNC-Maschine der Welt, geschützt als eingetragenes Gebrauchsmuster beim Deutschen Patent- und Markenamt.


Freestyle Milling™ M-Serie Freestyle Milling™ M-Serie

Freie Platzierung

Endlich eine Maschine, die nur so groß sein muss, wie Ihre Fräsidee! Sparen Sie sich das Geld für riesige CNC-Fräsmaschinen. Bei der STEPCRAFT M-Serie können Sie einfach den Tisch herausnehmen und von oben durchfräsen.

Freestyle Milling™

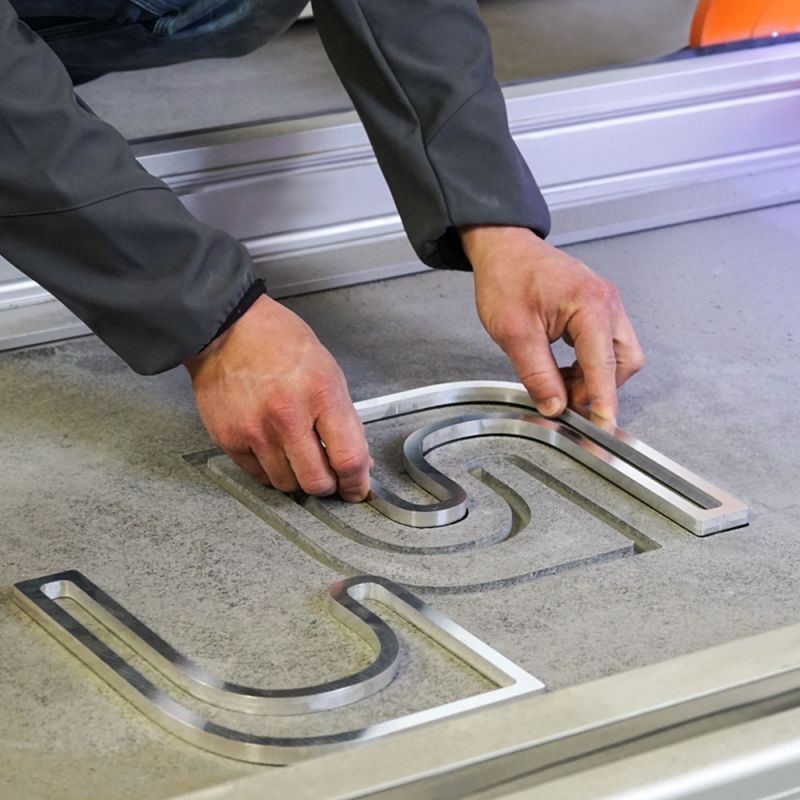

Böden, Platten und viel mehr

Kreative Ideen brauchen Freiraum! Ob Tischplatte, Schrank oder Parkettboden, dank dem Freestyle Milling™ können Sie bestehende Möbel und eingebaute Böden individuell bearbeiten.

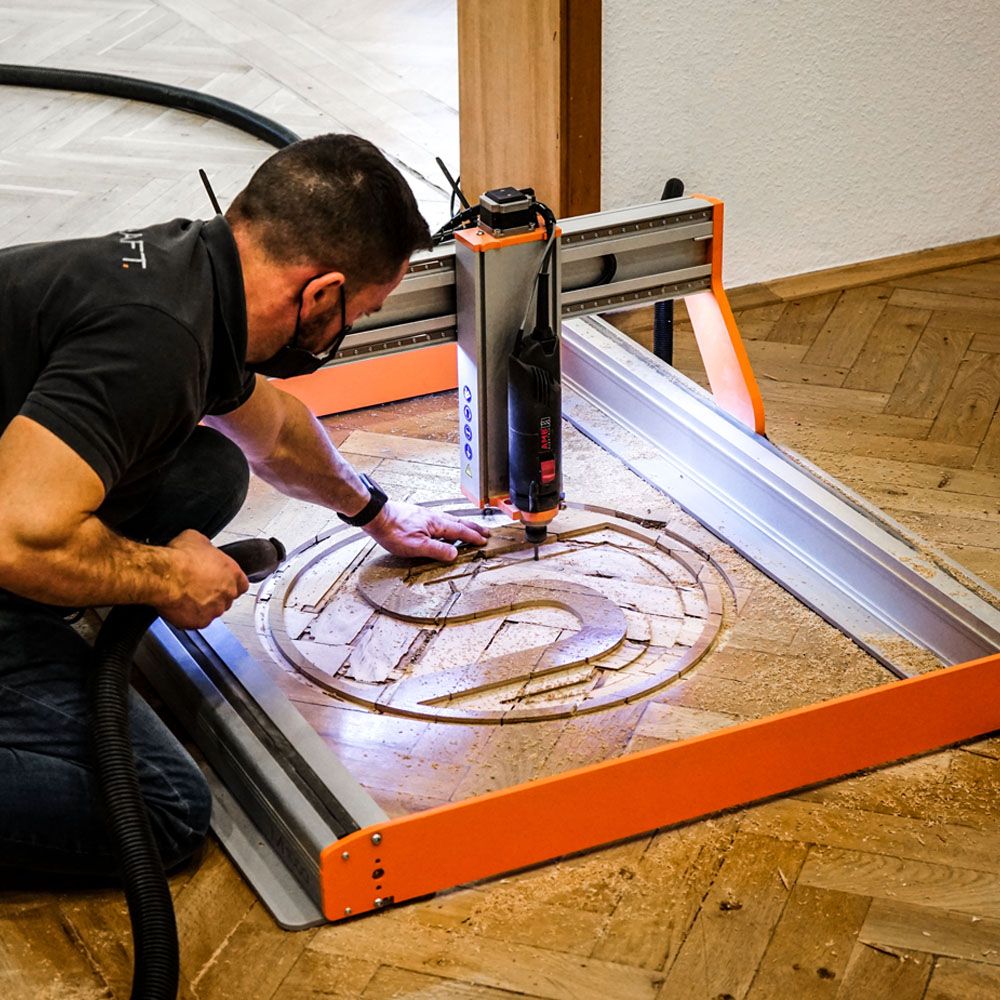

Vakuumschienen Freestyle Milling™

Kraftvolle Vakuumschienen

Kraftvoll fixiert! Die Vakuumschienen werden einfach an die CNC-Fräsmaschine montiert und an einen passenden Staubsauger angeschlossen. Das entstehende Vakuum fixiert Ihre CNC-Maschine dann an Ort und Stelle.

CNC-Werkzeuge - Einfach macht kreativer

Verwandeln Sie Ihre CNC‑Fräsmaschine von der Fräse in einen 3D-Drucker, einen CNC‑Laser, einen Plotter oder in ein Tangentialmesser. Mit dem unterschiedlichen CNC‑Zubehör können Sie auf Ihrer CNC Fräse Holz, Kunststoff, Alu, Messing, Pappe, Folie oder Karton bearbeiten – und das auf verschiedenste Art und Weise. Alle STEPCRAFT CNC-Werkzeuge können bequem in den Werkzeughalter der Maschine eingespannt werden. Das macht nicht nur kreativer, Sie sparen auch bares Geld für zusätzliche Maschinen.

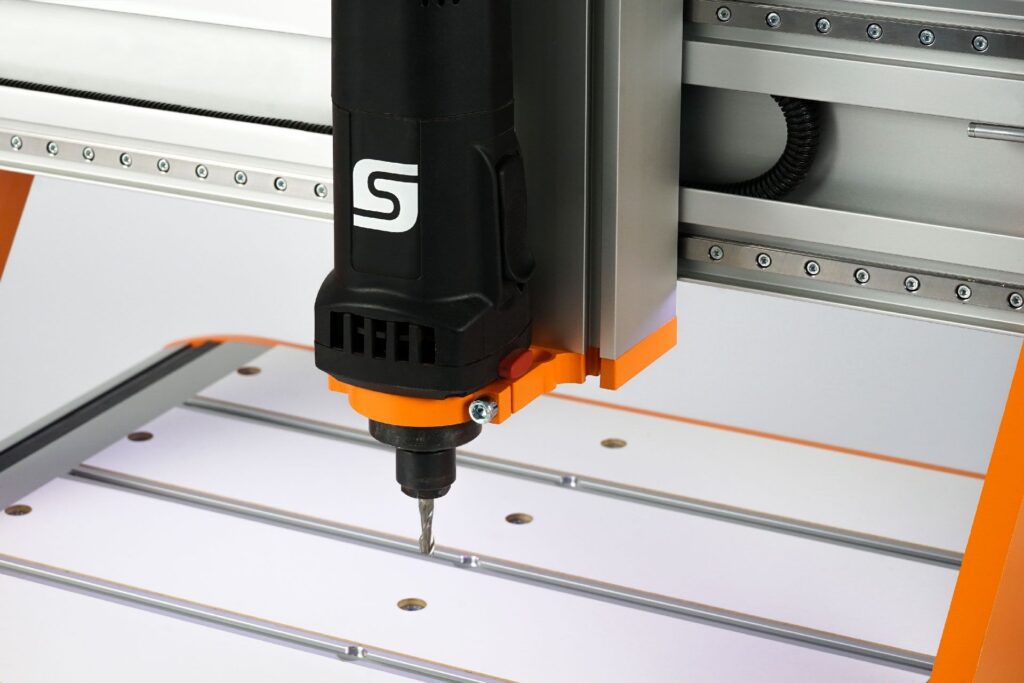

Fräsmotor MM-1000

Fräsmotor

Fräsen Sie Ihre Werkstücke aus Kunststoff, Messing, Holz, Aluminium oder Carbon. Auf diese Weise können Sie Ihre Gitarre selber bauen, Vorrichtungen anfertigen oder eine Handy Ladestation herstellen.

Wir haben alle Frässpindeln im Vergleich für Sie zusammengestellt. Ob HF Spindel, CNC Werkzeugwechsler oder MM-1000 – bei uns im Shop finden Sie den passenden Fräsmotor für Ihr Projekt!

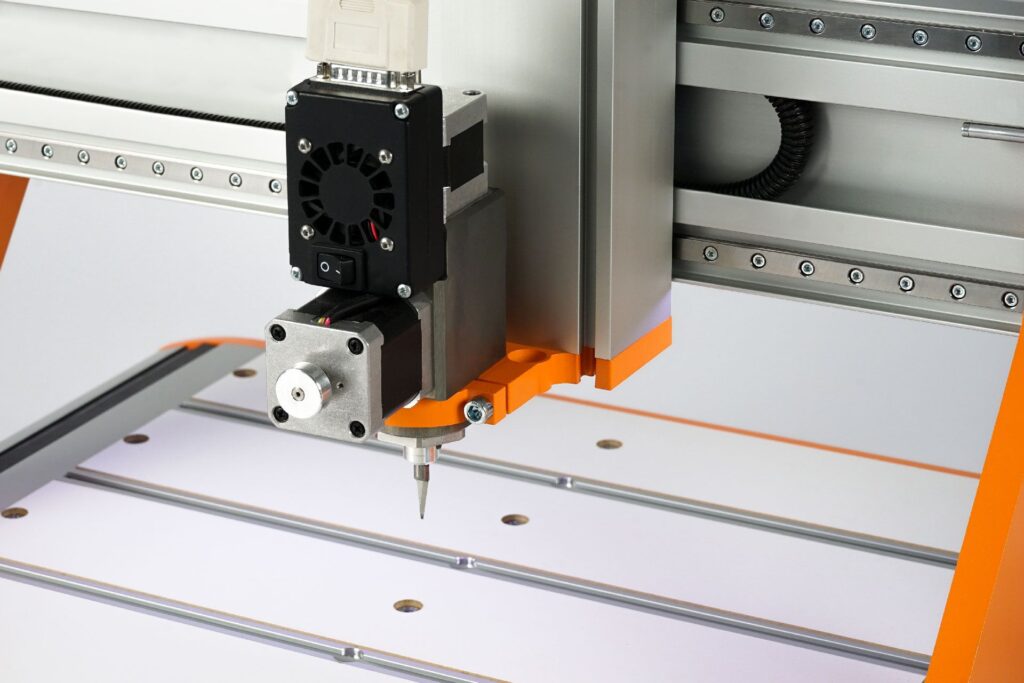

Tangentialmesser

OTK

Perfekte Schnitte mit dem OTK, sogar bei Schriften und kleinen Konturen! Das oszillierende Tangentialmesser schneidet hochpräzise und dreht sich in die jeweilige Schnittrichtung. So können Sie aus Architekturkarton Gebäude ausschneiden oder auch Messerscheiden aus Leder und Schlüsselanhänger selber machen.

3D-Druckkopf

3D-Drucker

Mit dem 3D-Druckkopf Schicht für Schicht zum fertigen Modell. 3D-drucken Sie Ersatzteile, Prototypen, Vasen oder Figuren aus 3D Drucker Filament. Der Bauteillüfter macht dabei selbst kleine spitze Geometrien möglich.

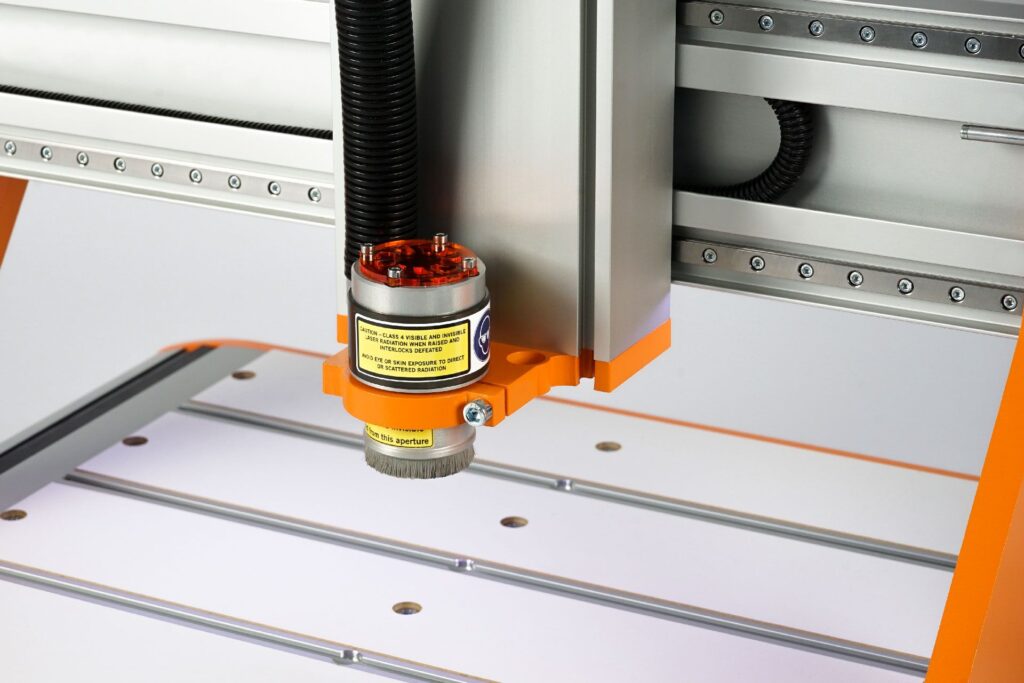

CNC-Laser

CNC-Laser

Berührungslos gravieren! Bei der Arbeit mit dem Laser ist kein Festspannen des Werkstücks nötig. Je nach Material können Sie mit dem CNC Laser sogar kleinere Schneidarbeiten ausführen. So entstehen Schriftart Gravuren, Halbtonerbilder oder Puzzles.

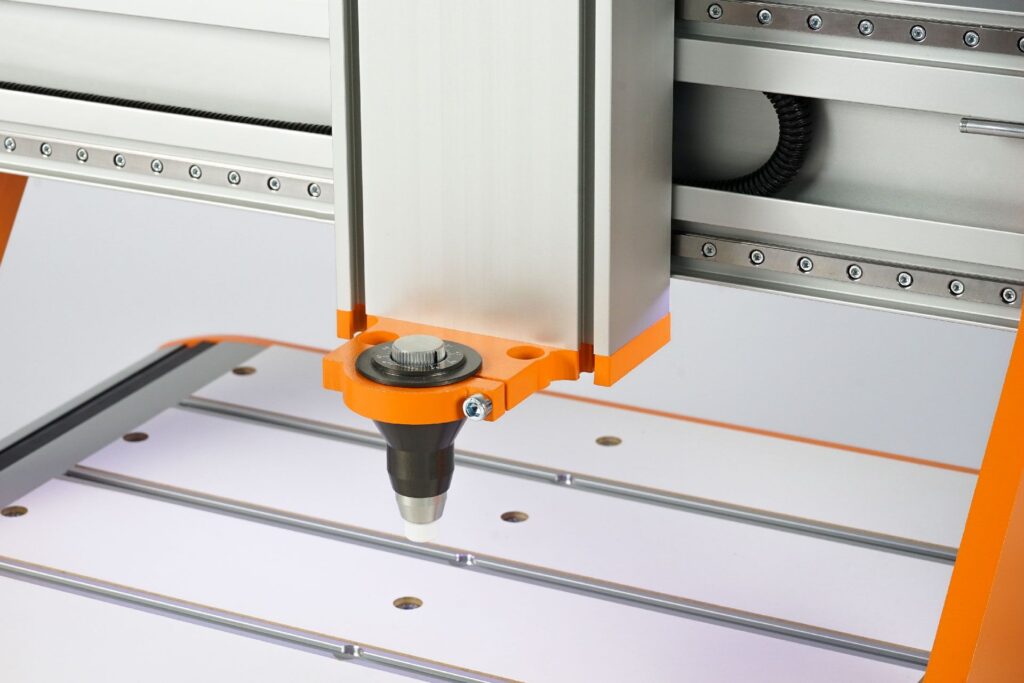

Schleppmesser

Schleppmesser

Mit dem Schleppmesser CNC können Sie präzise Flockfolie, Papier oder Folie schneiden. Perfekt zum T Shirt bedrucken oder zum Sticker selber machen.

CNC Fräse Bausatz vs. Ready to Run System

Haben Sie Spaß am Aufbau oder möchten Sie lieber direkt loslegen? Bei der STEPCRAFT M-Serie haben Sie die Wahl. Alle CNC-Fräsmaschinen sind als CNC-Bausatz oder als CNC-Fertigsystem erhältlich. Als besonderen Service gewähren wir unseren Endkunden eine freiwillige Herstellergarantie von drei Jahren ab Verkaufsdatum.

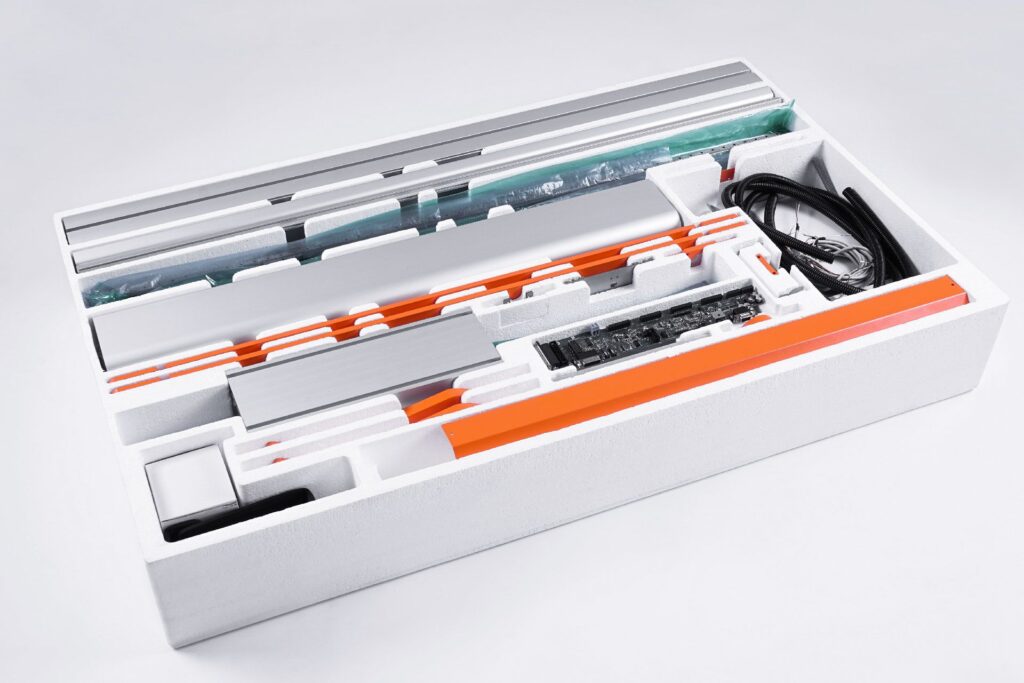

CNC Bausatz

CNC Bausatz

Eine CNC Fräsmaschine zusammenzubauen, ist keine Raketenwissenschaft. Wir liefern Ihnen alle notwendigen Bauteile sicher verpackt im Styroporkern. Mit der Bauanleitung und dem Videosupport montieren Sie die CNC Portalfräse in nur wenigen Stunden. Mit dem CNC Bausatz sparen Sie Geld und kennen jedes Detail Ihrer Portalfräsmaschine. So können Sie die CNC Fräsmaschine selbst warten und anpassen.

Ihre Vorteile bei der CNC Fräse Eigenbau:

  • Geld sparen
  • Jedes Detail der CNC Fräsmaschine kennen
  • Wartungsarbeiten selbständig durchführen
  • Freude am Aufbau

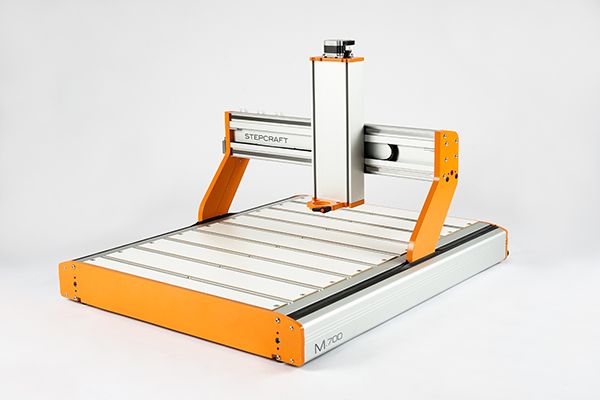

CNC Fertigsystem

CNC Fertigsystem

Starten Sie sofort mit Ihren CNC Projekten! Bei dem Ready-to-Run CNC-System übernehmen wir den Aufbau für Sie. Ihre CNC-Maschine wird im STEPCRAFT Hauptsitz von unseren erfahrenen Technikern montiert. Unsere CNC-Profis richten Ihre CNC-Fräsmaschine perfekt für Sie ein. Sie erhalten Ihre CNC-Fräsmaschine bereits eingefahren. Auf diese Weise können Sie die Zeit des Aufbaus direkt in Ihre Ideen investieren.

Ihre Vorteile bei dem Ready to Run System:

  • Sofort loslegen.
  • Zeit für den Aufbau entfällt
  • Perfekt montiert von STEPCRAFT-Technikern
  • CNC Maschine eingefahren und betriebsbereit

M-Serie: CNC-Fräsmaschinen im Direktvergleich

Finden Sie die perfekte Portalfräse für Ihre Anwendung. In der Übersicht haben wir für Sie alle technischen Daten der M.500, M.700 und der M.1000 für Sie zusammengestellt. Weitere Informationen zu den verschiedenen CNC Fräsmaschinen finden Sie in unserem Shop.

Sie haben Fragen? Gerne beraten wir Sie persönlich. Schreiben Sie uns einfach eine E-Mail an Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein! oder rufen Sie uns an über 02373 / 179 11 60.


STEPCRAFT M.500

STEPCRAFT M.700

STEPCRAFT M.1000

STEPCRAFT M.1400 Ultimate

Durchlasshöhe

135 / 205 mm

Wiederholungsgenauigkeit

+/- 0,025 mm (mit opt. HIWIN®-Kugelumlaufspindeln: +/- 0,015 mm)

+/- 0,015 mm

Programmierbare Auflösung

0,00625 mm (mit optionalen HIWIN®-Kugelumlaufspindeln: 0,005 mm)

X/Z 0,003125 mm, Y 0,0125 mm

Umkehrspiel

< 0,05 mm

< 0,03 mm

Max. Geschwindigkeit Diagonalfahrt X-Y

120 mm/s (140/170 mm/s Black Edition)

170 mm/s

Spindel

igus® dryspin 12 x 5 mm (opt. HIWIN®-Kugelumlaufspindeln 12 x 5 mm)

HIWIN®-Kugelumlaufspindeln X/Z 12 x 5 mm, Y 20 x 20 mm

Linearführung

Bosch Rexroth Kugelumlaufführung

Antrieb

Schrittmotoren: 3A Sanyo-Denki NEMA 23

Schrittmotoren: Z 3A Sanyo-Denki NEMA 23,

X/Y 4A Sanyo-Denki NEMA 23

Werkzeugaufnahme

Spannaufnahme ø 43 mm (Eurohals, optional kleinere Durchmesser)

Gewicht

28 kg

35 kg

42 kg

137 kg

Eingangsspannung

100 - 240 V

Ausgangsspannung

24 - 30 V

Leistungsaufnahme

180 W

Schnittstelle

USB / Parallel (LPT1) / Netzwerk RJ-45
