CNC-Portalfräse für Hobby, Modellbau, aber auch Holzdeko

STEPCRAFT D-Serie

Einfach stark. Die STEPCRAFT D-Serie ist das Kraftpaket für den Hobbykeller. Robustes Design. Starke Motoren. Minimales Spiel. All das macht die CNC Fräsmaschine extrem stabil, schnell und präzise. Dabei lässt sich die CNC Portalfräse mit den unterschiedlichsten CNC Werkzeugen verwenden. So kann die Hobby CNC Fräse zum Holz fräsen, 3D drucken, Gravieren, T-Shirt Druck und Plotten eingesetzt werden. Als CNC Fräse für zuhause, in der Schule oder im Kleingewerbe. Und das Beste: Auf die CNC-Portalfräsen der STEPCRAFT D-Serie gewähren wir eine freiwillige Herstellergarantie von 5 Jahren ab Kaufdatum.

Die Mini Fräsmaschine kann schnell und einfach selbst aufgebaut werden. Mit der DIY CNC Fräse sparen Sie dabei nicht nur Geld, der Zusammenbau macht auch einfach Spaß. Mit dem Plug and Play System zieht die CNC Portalfräse bereits fertig montiert bei Ihnen ein und Sie können direkt loslegen.


Stepcraft D Serie 840
Stepcraft D Serie Bauteil

All-Steel Motion System™

lässt das System äußerst leichtläufig und verschleißfrei verfahren

Stepcraft D Serie Werkzeugaufnahme

Standard-Werkzeugaufnahme

∅ 43 mm-Werkzeugaufnahme ermöglicht auch Geräteeinsatz von Drittanbietern (ggf. mit Adapter)

Stepcraft D Serie Hohlkammerprofil

Intelligente Hohlkammerprofile

für optimale Kräfteverteilung und Verwindungssteifigkeit

Stepcraft D Serie Spannbrücken

Maschinentisch

Serienmäßig MDF-Maschinentisch mit T-Nuten aus Aluminium zum flexiblen Spannen von Werkstücken. Aluminium T-Nutentisch optional erhältlich.

Stepcraft D Serie Schrittmotoren

Sanyo Denki-Schrittmotoren

2 Ampere starke Schrittmotoren sorgen für ein leistungsstarkes Verfahren der Achsen

Stepcraft D Serie Energieketten

igus® Schleppketten

führen Leitungen sauber und geschützt durch die CNC-Maschine

Stepcraft D Serie Quertraversen

Quertraversen

für äußerst genaues und gleichmäßig steifes Maschinenbett

  • Stepcraft D Serie Bauteil

    All-Steel Motion System™

    lässt das System äußerst leichtläufig und verschleißfrei verfahren

  • Stepcraft D Serie Werkzeugaufnahme

    Standard-Werkzeugaufnahme

    ∅ 43 mm-Werkzeugaufnahme ermöglicht auch Geräteeinsatz von Drittanbietern (ggf. mit Adapter)

  • Stepcraft D Serie Hohlkammerprofil

    Intelligente Hohlkammerprofile

    für optimale Kräfteverteilung und Verwindungssteifigkeit

  • Stepcraft D Serie Spannbrücken

    Maschinentisch

    Serienmäßig MDF-Maschinentisch mit T-Nuten aus Aluminium zum flexiblen Spannen von Werkstücken. Aluminium T-Nutentisch optional erhältlich.

  • Stepcraft D Serie Schrittmotoren

    Sanyo Denki-Schrittmotoren

    2 Ampere starke Schrittmotoren sorgen für ein leistungsstarkes Verfahren der Achsen

  • Stepcraft D Serie Energieketten

    igus® Schleppketten

    führen Leitungen sauber und geschützt durch die CNC-Maschine

  • Stepcraft D Serie Quertraversen

    Quertraversen

    für äußerst genaues und gleichmäßig steifes Maschinenbett

Mini CNC Fräse oder CNC Fräsmaschine

Von kleinen CNC Ideen bis hin zu ganzen CNC Projekten, die STEPCRAFT D-Serie bietet Ihnen viel Raum für Ihr CNC Hobby. Mit der STEPCRAFT 420, d 600 und der STEPCRAFT 840 ist die CNC-Portalfräse gleich in drei Größen erhältlich. Gleiche Präzision. Gleiches Design. Gleiche Kraft. Die  Portalfräsmaschinen unterscheiden sich nur in ihrer Größe, nicht in ihrer Funktion. Auf diese Weise finden Sie zuhause Platz genug für die Portalfräse und Raum genug für Ihre Ideen.

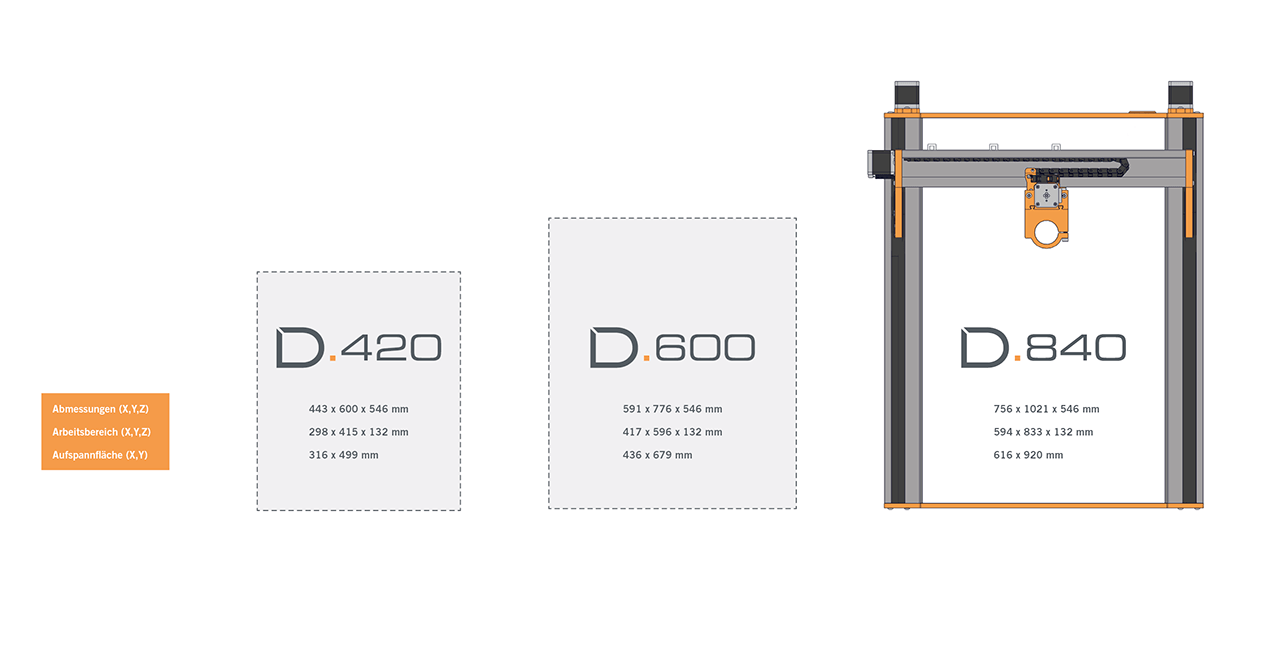

CNC-Portalfräse Maschinengrößen D-Serie Stepcraft

Hohe CNC Präzision

Je weniger Spiel, desto präziser die CNC Maschine. Die STEPCRAFT D-Serie wurde so konstruiert, dass sich die CNC-Portalfräse in Teilen bereits während des Aufbaus exakt und genau ausrichtet - und das ganz von selbst. Sie können sich ganz auf die Montage der CNC Fräse konzentrieren, denn ein Justieren oder Einstellen ist nicht mehr erforderlich. Dies erleichtert den Aufbau der Portalfräse erheblich. Einfach smart. Einfach durchdacht. Einfach genial.


Stepcraft D Serie Bauteil

Perfekte Vorspannung

Dank der passgenauen Fertigung müssen die Laufrollen der STEPCRAFT D-Serie nicht mehr justiert werden, ready to use. Die optimale Auflagefläche für die Stahlwellen und der absolut parallele Lauf, sorgen für eine perfekte lineare Führung und Vorspannung.

Durch die einstellbaren Spindelmuttern lässt sich ein etwaiges axiales Umkehrspiel leicht eliminieren.

Robustes und cleanes Industriedesign

Die CNC-Portalfräse ist aufgeräumt, durchdacht und extrem robust. Die intelligenten Hohlkammerprofile und die bis zu sieben Quertraversen im Maschinenrahmen machen die CNC Fräsmaschine so stabil, wie keine andere Hobby CNC Fräse. igus® Energieketten führen die Leitungen geschützt durch die CNC Fräse Holz. Weiteres Zubehör können Sie bequem in den zwei T-Nuten der Z-Achse montieren. Einfach robust. Einfach clean. Einfach innovativ.


Stepcraft D Serie Schleppkette

Aufgeräumt und geschützt

Die Schleppketten von igus® führen die Leitungen geschützt durch die CNC Maschine. Dies erhöht die Lebensdauer der Leitungen massiv. CNC-Zubehör lässt sich in den zwei T-Nuten der Z-Achse befestigen. Die Kabel können sauber und bequem mithilfe der Flexi Guides™ auf der X-Achse abgeführt werden.

Auf einen Blick:

  • igus® Energieketten
  • T-Nuten in Z-Achse
  • Flexi Guides™
Stepcraft D Serie Quertraversen

Quertraversen im Maschinenrahmen

Die STEPCRAFT D-Serie verfügt bereits über einen sehr stabilen Grundrahmen. Zusätzlich wird dieser Grundrahmen mit bis zu sieben Quertraversen aus Aluminium-Strangpressprofil gleichmäßig entlang der Y-Achse verstärkt. Auf diese Weise entsteht ein äußerst genaues und gleichmäßig steifes Maschinenbett.

Auf einen Blick:

  • Sehr stabiler Grundrahmen
  • Bis zu 7 Quertraversen
  • Sehr genaues und gleichmäßig steifes Maschinenbett
Stepcraft D Serie Hohlkammer

Hohlkammerprofile für extreme Stabilität

Sämtliche Achsen der Fräsmaschine verfügen über speziell entwickelte Hohlkammerprofile. Aufgrund ihrer durchdachten Geometrien gewährleisten Hohlkammerprofile eine optimale Kräfteverteilung und machen die CNC-Portalfräse damit besonders verwindungssteif.

Auf einen Blick:

  • Auf allen CNC Achsen
  • Optimale Kräfteverteilung
  • Besonders verwindungssteif

Kraftvoller Antrieb

Die STEPCRAFT D-Serie arbeitet kraftvoll und zuverlässig. So ist die CNC Portalfräse mit dem All-Steel Motion System™ der STEPCRAFT Q-Serie ausgestattet - und das gleich serienmäßig. Zusammen mit den zwei Ampere starken Sanyo Denki Schrittmotoren auf allen Achsen und den igus® Präzisionsspindeln verfährt die CNC Fräse leichläufig, genau und verschleißfrei. Einfach stark. Einfach schnell. Einfach präzise.

Stepcraft D Serie Bauteil

Stahl auf Stahl mit All-Steel Motion System™

Beim All-Steel Motion System™ läuft Stahl auf Stahl. Stählerne Laufrollen laufen auf 8 mm starken, gehärteten Stahlwellen. Dank der Härte des Materials arbeitet das All-Steel Motion System™ äußerst leichtläufig und verschleißfrei.

Auf einen Blick:

  • Stahllaufrollen auf ∅ 8 mm Stahlwellen
  • Bewegt CNC Portal leichtläufig
  • Verschleißfrei
  • Doppelreihig gelagerte Stahllaufrollen

Starke Schrittmotoren und igus® Präzisionsspindeln

Die STEPCRAFT D-Serie wird auf allen Achsen mit 2A Sanyo Denki-Schrittmotoren angetrieben. Zusammen mit igus® Präzisionsspindeln und gleich zwei Schrittmotoren auf der Y-Achse verfährt die aktuelle D-Serie damit 40% schneller als ihr Vorgängermodell.

Auf einen Blick:

  • 2A Sanyo Denki-Schrittmotoren auf allen Achsen
  • Zwei Schrittmotoren auf der Y-Achse
  • igus® Präzisionsspindeln
  • 40% schnellere Verfahrgeschwindigkeit

Multifunktional mit CNC Zubehör

Die CNC Fräse Modellbau ist ein multifunktionales Powerpaket. Dank der vielen CNC-Werkzeuge kann die CNC-Portalfräse für die unterschiedlichsten Projekte eingesetzt werden. Ganz gleich, ob Sie Holz fräsen, Holz lasern, Aluminium fräsen, Folien plotten oder Kunststoff fräsen wollen, in unserem CNC Shop finden Sie für jedes CNC Projekt das passende CNC Zubehör. Die Mini Fräse lässt sich dabei in Minutenschnelle umrüsten. So können Sie schnell zwischen den verschiedenen Anwendungen hin und her wechseln. Einfach praktisch. Einfach flexibel. Einfach vielseitig.


Stepcraft D Serie Fräsmotor

Fräsen

Mit unseren Frässpindeln können Sie die unterschiedlichsten Materialien bearbeiten. Auf diese Weise entstehen Schwibbögen, Computer Gehäuse, Holzdeko, Flaschenöffner, Spanten oder Platinen.  Manche Fräsmotoren werden über die CNC Software gesteuert, andere hingegen manuell. Von der Frässpindel CNC über den AMB Fräsmotor bis zum Werkzeugwechsler CNC, wir haben für Sie alle Frässpindeln im Vergleich zusammengestellt.

Stepcraft D Serie Druckkopf

3D-Drucken

Schicht für Schicht zum fertigen 3D Modell! Mit dem 3D Druckkopf verwandeln Sie Ihre CNC Portalfräse in einen 3D Drucker für zuhause. So können Sie auf Ihrer CNC Maschine Benchy, Baby Groot, Baby Yoda, Zahnräder, 3D Ersatzteile, Prototypen oder Thingiverse Dateien 3D drucken. Dank dem Bauteillüfter können Sie sogar spitze Flächen sicher drucken.

Stepcraft D Serie Laser

Lasern

Ob Holz gravieren, personalisierter Schlüsselanhänger, Frühstücksbrett mit Gravur oder Klingelschild mit Gravur, mit dem CNC-Laser gravieren Sie berührungslos die verschiedensten Materialien. Je nach Werkstoff können Sie auch kleinere Schneidarbeiten ausführen und z. B. Balsaholz schneiden. Ganz ohne Festspannen!

CNC Schneiden

Schneiden

Das oszillierende Tangentialmesser OTK-3 produziert hochpräzise Schnitte selbst bei kleinen Konturen und Schriften. So entstehen Sticker für den T-Shirt Druck, Flieger aus Depron® oder ganze Ledertaschen. Mit dem OTK erzielen Sie äußerst akkurate Ergebnisse auch in Materialien wie Naturkork, Fotokarton und Moosgummi.

CNC Fräse selber bauen vs. Plug and Play

Alle CNC Portalfräsen der STEPCRAFT D-Serie sind als CNC Bausatz oder als Plug and Play-Lösung erhältlich. Mit der CNC-Fräsmaschine als DIY CNC Fräse sparen Sie bares Geld, mit der Portalfräse als fertig montiertes System kostbare Zeit. Die Entscheidung liegt ganz bei Ihnen. Sowohl auf den CNC Fräse Bausatz als auch auf die Plug and Play Lösung gewähren wir unseren Privatkunden eine freiwillige Herstellergarantie von fünf Jahren.


Stepcraft D Serie Bausatz

CNC Fräse selber bauen

Der Aufbau der STEPCRAFT D-Serie ist intuitiv - und leider viel zu schnell vorbei. In nur 4-6 Stunden ist die CNC Maschine bereits fertig montiert und einsatzbereit. Damit verkürzt sich die Montagezeit der 3. Generation der D-Serie um ganze zwei Stunden im Vergleich zu Vorgängermodellen. Indem sie Ihre CNC Portalfräse selber bauen, lernen Sie jede einzelne Schraube Ihrer CNC Maschine kennen. So können Sie eine spätere Wartung oder nötige Anpassungen leicht selbst durchführen.

Vorteile vom CNC Bausatz:

  • Geld sparen mit CNC Fräse Bausatz
  • Intuitiver, schneller Aufbau
  • EasyBuild-Bauanleitung
  • CNC Portalfräse selber warten
  • Technik, die Spaß macht

Was einen guten CNC Bausatz ausmacht, lesen Sie in unserer Top 10 Checkliste.

Stepcraft D Serie Plug and Play

Plug and Play

Die Plug and Play-Lösung ist optimal für all diejenigen, die es kaum erwarten können, Ihre CNC Ideen in die Tat umzusetzen. Bei dem Fertigsystem sparen Sie sich die Zeit des Aufbaus, denn dieser wird von unseren erfahrenen STEPCRAFT Technikern übernommen. Wir liefern Ihnen Ihre CNC Portalfräse sicher verpackt und startbereit. Auf diese Weise können Sie nach dem Auspacken direkt mit Ihren CNC Fräs Ideen loslegen.

Vorteile von Plug and Play:

  • Zeit für Aufbau sparen
  • Für alle, die sofort loslegen wollen
  • Perfekte Montage durch STEPCRAFT Techniker
  • CNC Portalfräse eingefahren und startbereit
  • Anschließen. Starten. Fräsen.



D-Serie: Vergleich CNC Fräsen

Alle Details auf einen Blick! Wir haben für Sie die wichtigsten technischen Details rund um die STEPCRAFT D-Serie der 3. Generation zusammengestellt. Mehr Informationen zu den einzelnen CNC-Portalfräsen finden Sie im CNC Shop auf den Seiten der D.420, D.600 und D.840.

Sie benötigen Beratung? Wir helfen Ihnen gerne weiter! Sie erreichen uns über 02373 / 179 11 60 oder Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!.


STEPCRAFT D.420

STEPCRAFT D.600

STEPCRAFT D.840

Durchlasshöhe

140 mm

Wiederholungsgenauigkeit

± 0,04 mm

± 0,05 mm

Programmierbare Auflösung

0,001875 mm

Umkehrspiel

< 0,08 mm einstellbar

< 0,1 mm einstellbar

Max. Geschwindigkeit Diagonalfahrt X-Y

99 mm/s

Spindel

Rundgewindespindel 10x3

Linearführung

STEPCRAFT All Steel Motion™

Antrieb

2A Sanyo Denki® NEMA17

Werkzeugaufnahme

Spannaufnahme ø 43 mm Eurohals (optional kleinere Durchmesser verfügbar)

Gewicht (Ohne Maschinentisch)

16,5 kg

20 kg

25,4 kg

Eingangsspannung

100 - 240 V

Ausgangsspannung

30 V

Leistungsaufnahme

160 W

Schnittstelle

USB / Parallel (LPT1) / Netzwerk RJ-45

STEPCRAFT - Qualität aus Deutschland


Stepcraft Firmengebäude

Made in Germany

Mit über 12'000 verkauften CNC Portalfräsen zählt STEPCRAFT zu den internationalen Marktführern auf dem Gebiet der multifunktionalen CNC‑Systeme. Von unserem Hauptsitz in Menden (Deutschland) aus, entwickeln, produzieren und vertreiben wir drei verschiedene Maschinenserien sowie CNC Zubehör. Dabei setzen wir stark auf die Zusammenarbeit mit lokalen Lieferanten, sodass STEPCRAFT Produkte zu Recht das Qualitätssiegel „Made in Germany“ tragen.
